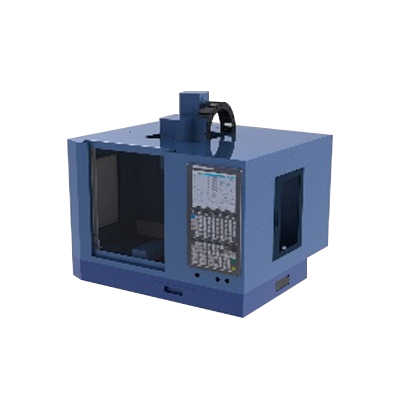

床身使用优良铸铁材料铸造，经超音频淬火后精磨，保证机器加工刚性与精准度，机器坚固稳定耐用。全封闭加透明有机玻璃结构、采用高精度直线导轨、优质铸铁材料铸造、采用高精度研磨滚珠丝杆。本机标配工业级数控系统，能实现五轴联动。
1、床身使用优良铸铁材料铸造，经超音频淬火后精磨，保证机器加工刚性与精准度，机器坚固稳定耐用。
2、全封闭加透明有机玻璃结构、采用高精度直线导轨、优质铸铁材料铸造、采用高精度研磨滚珠丝杆。
3、本机标配工业级数控系统，能实现五轴联动。
4、执行通用标准G代码编程，兼容FANUC和多种CAD/CAM软件（UG、Solidworks等编程软件）。
5、配备高精度主轴电机，主轴电机功率1.1Kw，主轴转速6000转/分钟。
6、X、Y、Z轴采用精密直线导轨，配置集中多路导管式润滑系统。
7、内置工件冷却装置，通过风冷散热。
8、采用透明亚克力与钣金组成的全封闭结构，既保障使用时观摩的安全性同时兼顾机器的全封闭结构稳定性。
9、配置机床安全门保护装置、内置LED照明，方便使用时观摩。
10、使用220伏电压，占地面积小，具有实际加工能力和精度的实用型机床。
11、主要加工材料：铜、铝合金、PVC塑料、有机玻璃等。
12、床身及回转台：铸铁立式结构，XYZ 轴直线导轨，主轴立柱带动刀具移动；诣波减速机摇篮式转台；全封闭防护罩，垂直升降门，带机床门安全保护装置；
13、工件冷却装置：冷却装置为内置风冷，使用 ≥0.6 帕气压，M 指令控制；
桌面五轴教学机床、工程训练五轴数控机床、桌面五轴数控机床、小型精密数控铣床、教学培训用数控铣床、创新实践室数控多轴机床
|
◆床身及回转台结构 |
铸铁立式结构，XYZ 轴直线导轨，主轴立柱带动刀具移动；诣波减速机摇篮式转台；全封闭防护罩，垂直升降门，带机床门安全保护装置； |
|
工件冷却装置 |
冷却装置为内置风冷，使用 ≥0.6 帕气压，M 指令控制 |
|
线性轴精度 |
重复定位精度：不高于 0.01mm ；旋转轴精度：定位精度：不高于 16"；重复定位精度：不高于 12"； |
|
X/Y/Z 轴移动行程 |
220/120/200mm |
|
B 轴行程 |
≥+30～-120° |
|
C 轴行程 |
≥+/-N×360 |
|
主轴夹头锥度 |
ER25 |
|
主轴最大功率 |
1.1kW |
|
主轴最高转速 |
6000rpm |
|
最大夹持刀具直径 |
16mm |
|
工作台尺寸 |
400*140mm |
|
工作台承重 |
15kg |
|
T 型槽 |
12mm/3 |
|
工作台承重 |
15kg |
|
X/Y轴移动速度 |
6000mm/min |
|
Z轴移动速度 |
4000mm/min |
|
B/C 回转轴移动速度 |
20r/min |
|
支持编程软件 |
执行国际标准 G 代码和多种 CAM 软件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等软件编程） |
|
轴联动性 |
五轴五联动，采用摇篮式结构 |
|
数控系统 |
工业级数控系统 |
|
使用电压 |
AC220V/50H |
|
外形尺寸 |
1050*906*1070mm |
