可以做实际编程加工产品用，也可学习数控车床维修知识，融入高新技术与一体，是本科及职业院校数控技术专业、数控技术原理和技能培训的首选设备。可用于培养学生掌握数控系统的编程方法、数控系统电气设计、安装、调试、维修、数控机床操作等实际动手能力的一套实验装置。数控综合实训系统采用模块化设计，便于组合和扩展，也便于检查和调试、利用该实验装置可以使学生掌握数控系统控制原理、电气原理、电气设计方法、元器件的选用，能够掌握工业生产过程，达到工业现场实践效果，不仅可以按照推荐的方式进行设计、安装、调试也可根据课程设计的要求自行设计、组合安装、调试，更好的培养学生的动手能力和分析能力。
数控车床维修实验台、小型教学机床、数控实训机床、数控教学机床、创客机床
产品特点：

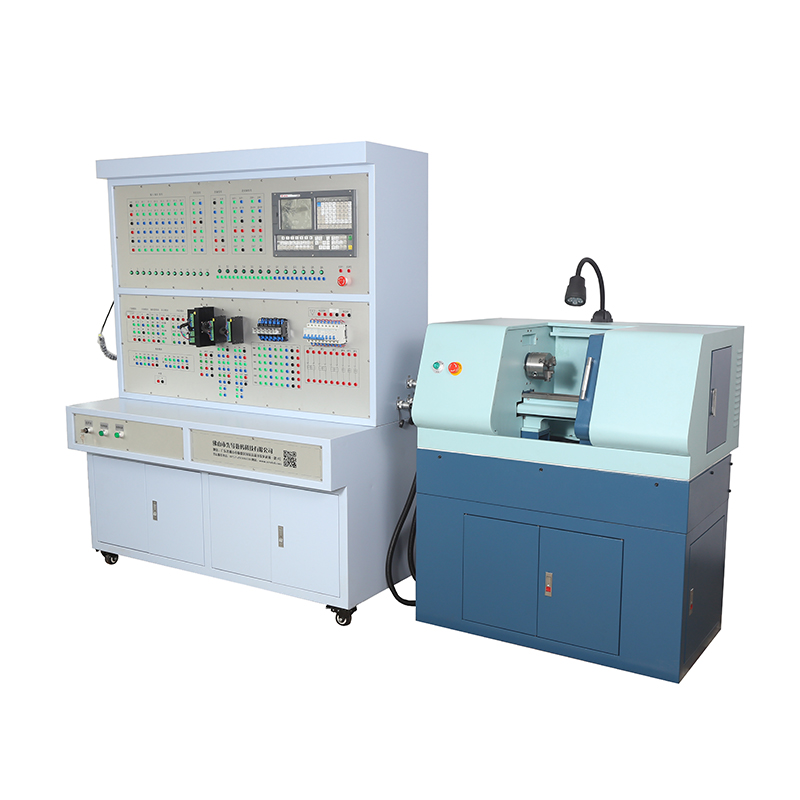

XD5003数控车床维修实验台主要组成部份由数控系统(标配广数980TB系统)，主轴调速单元、XZ运动轴单元、开关量输入输出单元以及C57小型数控车床等组成。
XD5003数控车床维修实验台可进行各种两轴联动外圆、曲颈、球头、公/英制螺纹、锥螺纹等加工 。其操作简单，维护方便，适用范围广泛，可用于钢、铁、、铝、有机 玻璃、塑料、蜡模等零件或模具的加工。具有占地面积小、工作速度高、操作简单等优点。
C57数控车床集成了二相混合式步进电机、高速恒转矩主轴、滚珠丝杠、原点限位开关、电子手轮、冷却水泵，是一个标准的具有一定精度的数控真机床 (非模型机床)，让学生学习到拆装、调式一个完整的真实机床。
|
实验台采用金属钢板一体柜，电气安装平台与控制器安装平面成L形结构 |
|
|
电气安装平台尺寸约 |
1200×1000mm |
|
控制器安装平面尺寸 |
1200×500mm；结构坚固 |
|
实验台配置4个万向角轮，配置刹车装置，方便移动和固定 |
|
|
电气柜实验台 |
1500×1000×1900mm |
|
配有冷却系统(G代码控制水泵)、悬挂式电子手轮 |
|
|
C3级精密双螺母滚珠丝杆,经中周波热处理及精密研磨 |
|
|
数控系统 |
980TB系统 |
|
加工精度 |
0.015mm |
|
最大回转直径 |
210mm |
|
最大夹持直径 |
100mm |
|
X/Z轴行程 |
80mm/280mm |
|
主轴转速(无级） |
300~1750rpm±10% |
|
最大移动速度 |
2000mm/min |
|
电动刀架工位数 |
4工位 |
|
刀具回转精度 |
0.005mm |
|
主轴通孔 |
20mm |
|
有冷却系统、车螺纹功能 |
|
|
系统分辨率 |
0.001mm |
|
主轴输出功率 |
500W |
可实现的实训项目：
1、数控系统的原理和组成
2、电机驱动系统的构成、调整及使用
3、数控系统的连接与调试
4、数控系统参数设置与调整
5、主轴调速系统的构成、调试及使用
6、数控编程及加工操作
7、悬挂式手轮的电气设计、安装、接线和调试
8、可编程控制器(PLC) 编程与调试
9、数控车床故障设置与排除
10、机床回参考点实验
11、刀架控制原理实验
12、丝杆回差补偿实验
13、主轴编码器的安装与故障诊断实验
14、数控车床加工实训
