设计特点：
1、实验内容涉及机械、电气、计算机技术、通讯技术等方面，覆盖面广，综合性强
面向课程：
《机电传动控制》，《可编程控制器原理与应用》，《机床电器控制》，《 机床概论》，《机械加工自动化》，《机械制造系统》，《先进制造技术》，《数控技术》，《数控机床》，《机电一体化控制技术与系统》等。
设备扩展实验用途：
1、为机电类本科生、专科生的课程设计、毕业设计及课外创新设计提供条件。
2、为教师和相关技术人员从事机电产品开发提供实验平台。
3、培训机电一体化系统的应用与设计的工程技术人才。
4、为工业企业培养机电一体化设备的维护管理人员。
5、改善学校办学条件，提高学校或院系知名度。
设备组成：
1、PC机台式电脑（用户自备）
| 电气安装平台尺寸 | 1200*1000mm |
| 控制器安装平面尺寸 | 1200*500mm |
| 电气柜实验台 | 1500*1000*1900mm |
| 变频器单元 | 西门子SIEMENS变频器MM440(2UC17-5AA1)，OBPOO-OAA1西门子变频器面板。 |
| 步进驱动及电机 | 6N.m电机和5N.m电机及驱动模块。 |
| 三相异步电机 | 120W/380V/1200转。 |
| 直流无刷电机功率 | 1.1kw。 |
| 接近开关 | 频率: 50；额定电压: 24(V)；额定电流: 10(A)；检测距离: 7(mm)。 |
| 主轴转速 | 0-3500转/分钟。 |
| 系统分辨率 | 0.00125mm。 |
| 数控系统 | 3轴联动数控系统 |
| X/Y/Z轴行程范围 | 300/175/270mm。 |
| 丝杆 | 工业级滚珠丝杆 |
| 重复定位精度 | 0.02mm |
| 主轴锥度 | MT3 |
| 工作台T型槽尺寸 | 12 mm |
| 工作台T型槽个数 | 3 |
| 工作台尺寸 | 450 × 160mm。 |
| 电源单元 | 使用220伏电压，电源保护和配电元件，配置电源保护和配电元件，同时配置直流开关电源，为系统提供使用电源；24VDC3A输出和5V2A输出；配置220VAC和直流电源信号指示灯；配置电压漏电保护、电流漏电保护器和保险器，保护人身安全。 |

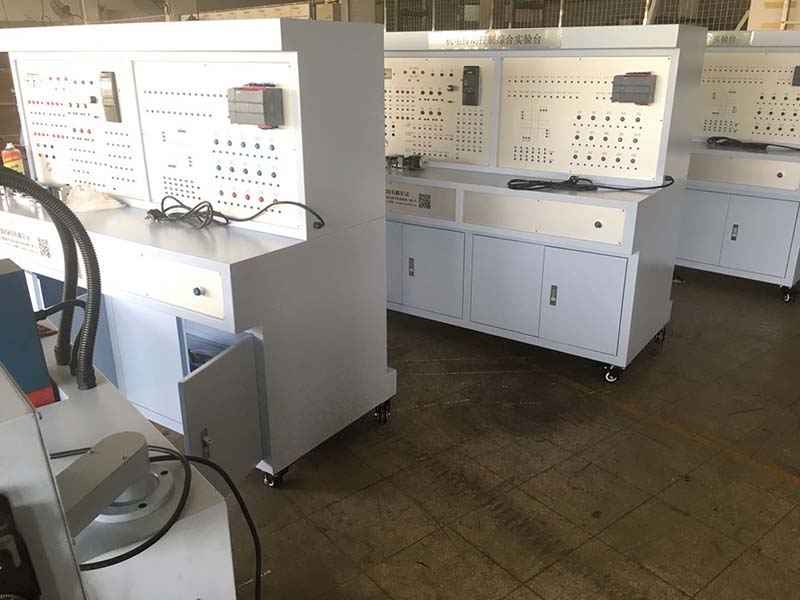

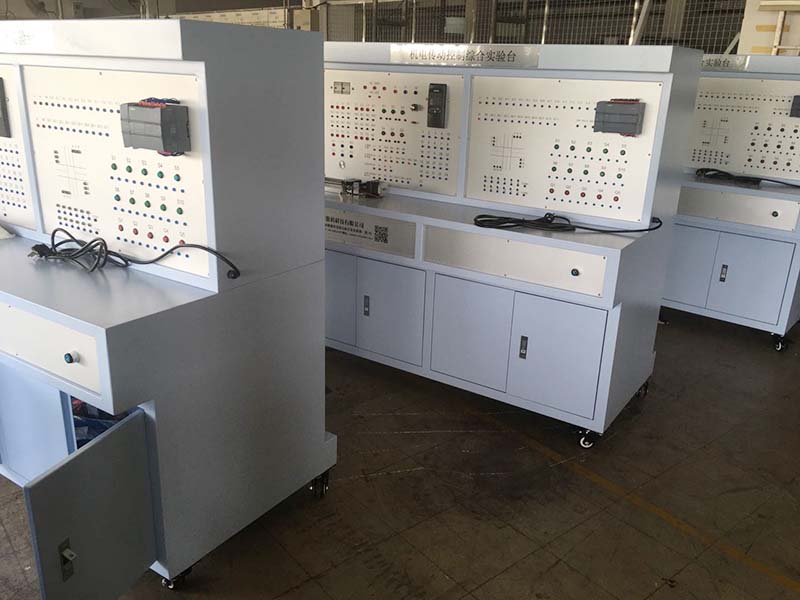

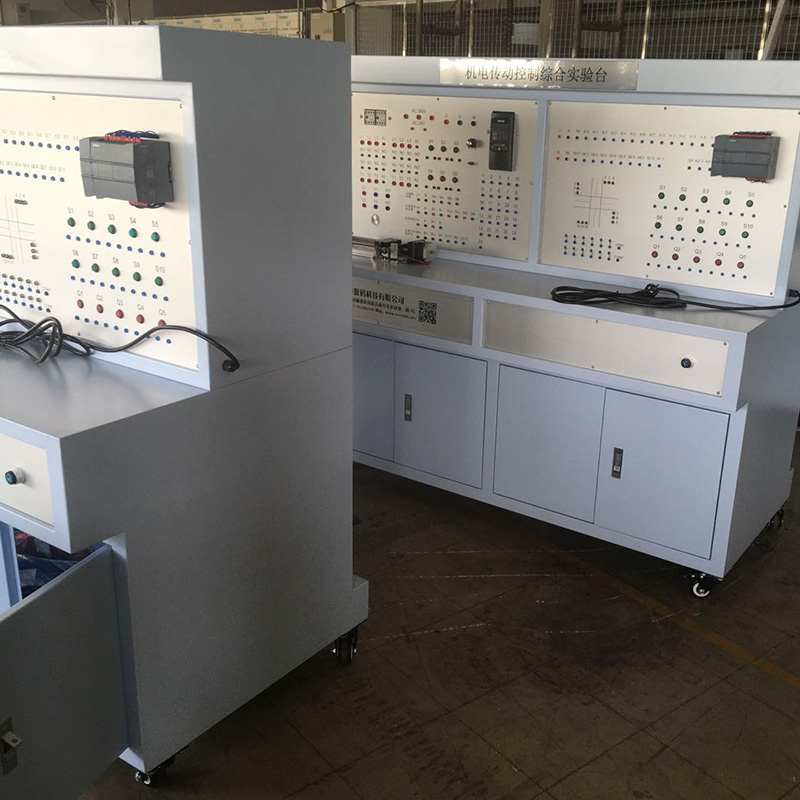

| 图片展示 |
|
